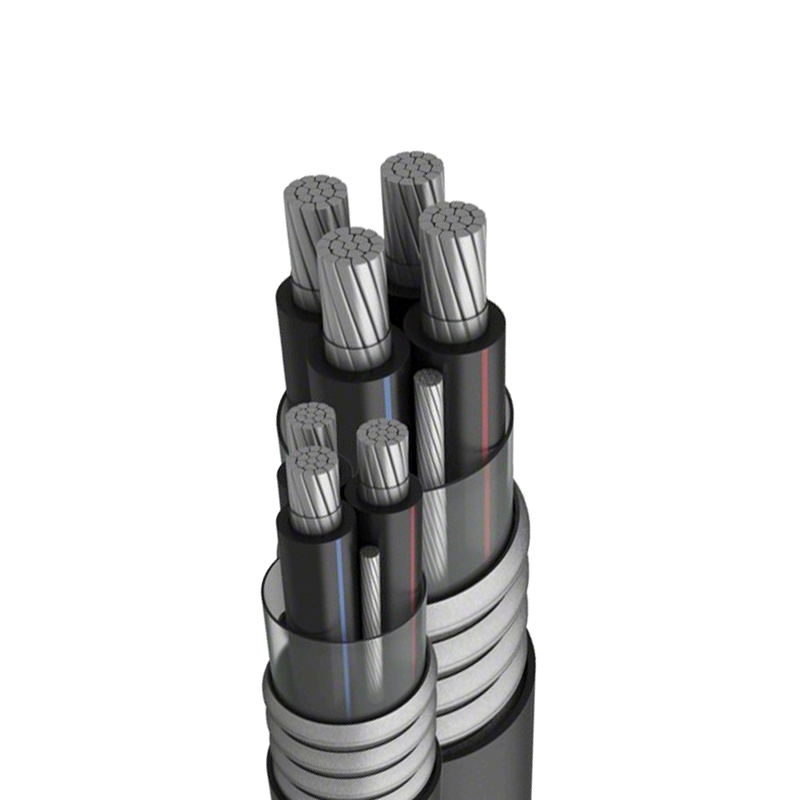

Cabo de alimentação isolado em plástico com núcleo de cobre e núcleo de alumínio com tensão nominal de 26/35kV e inferior

• Padrões de Referência

O produto é fabricado de acordo com o padrão GB12706-2020 ou IEC, BS, DIN e  ICEA mediante solicitação.

• Aplicativos

O produto é adequado para uso em linhas de transmissão e distribuição de energia com tensão de frequência nominal de energia 26/35kv.

• Características operacionais

-- Cabo elétrico isolado em XLPE para tensão de frequência de energia nominal Vocêo/U:3,6/6kV-26/35kV

·   Máx. temperatura operacional contínua permitida do condutor: 90°C.

·   Máx. a temperatura de curto-circuito do condutor não deve exceder 250°C.

·   A temperatura ambiente durante a instalação não deve ser inferior a O°C.

·   O raio de curvatura do cabo unipolar não deve ser inferior a 20 vezes o diâmetro do cabo.

-- Cabo elétrico isolado XL.PE para tensão de frequência de energia nominal Uo/U:0,6/kV.

·   Máx. temperatura de operação contínua permitida do condutor: 90°C.

·   Máx. a temperatura de curto-circuito do condutor não deve exceder 250 ℃ (duração máxima de 5s).

·   A temperatura ambiente durante a instalação não deve ser inferior a O°C.

·   O raio de curvatura de um cabo não deve ser inferior a 15 vezes o diâmetro do cabo.

-- Cabo elétrico isolado XL.PE para tensão de frequência de energia nominal Uo/U:0,6/1kV.

·Máx. temperatura de operação  contínua permitida do  condutor: 70°C

·Máx. a temperatura de curto-circuito do condutor não deve exceder 160°C.

·(5s  duração máxima)

· A temperatura ambiente durante a instalação não deve ser inferior a O°C.

·O raio de curvatura de um cabo não deve ser inferior a 15 vezes o diâmetro do cabo.

• Designação de tensão

A tensão nominal do cabo para uma determinada aplicação deve ser adequada às condições de operação no sistema em que o cabo é usado e é expressa na forma de Uou (tn)kV onde:

·   Uo-: A tensão nominal de frequência de energia entre o condutor e a tela ou bainha metálica, para a qual o cabo foi projetado;

·   U-:  A tensão nominal de frequência de energia entre os condutores,  para a qual o  cabo foi projetado;

·   Hum-: O valor máximo da “tensão mais alta do sistema” para a qual o equipamento pode ser operado.

Os valores Uo dos cabos para sistema trifásico são recomendados da seguinte forma:

O primeiro tipo é usado para tempo de falta de aterramento monofásico não superior a 1 minuto por vez e também pode ser usado para sistemas com tempo máximo não superior a 8h e um total anual acumulado não superior a 12h. O segundo tipo é usado no sistema com maior tempo de falha de aterramento e nas ocasiões com maiores requisitos de desempenho de isolamento do cabo.
