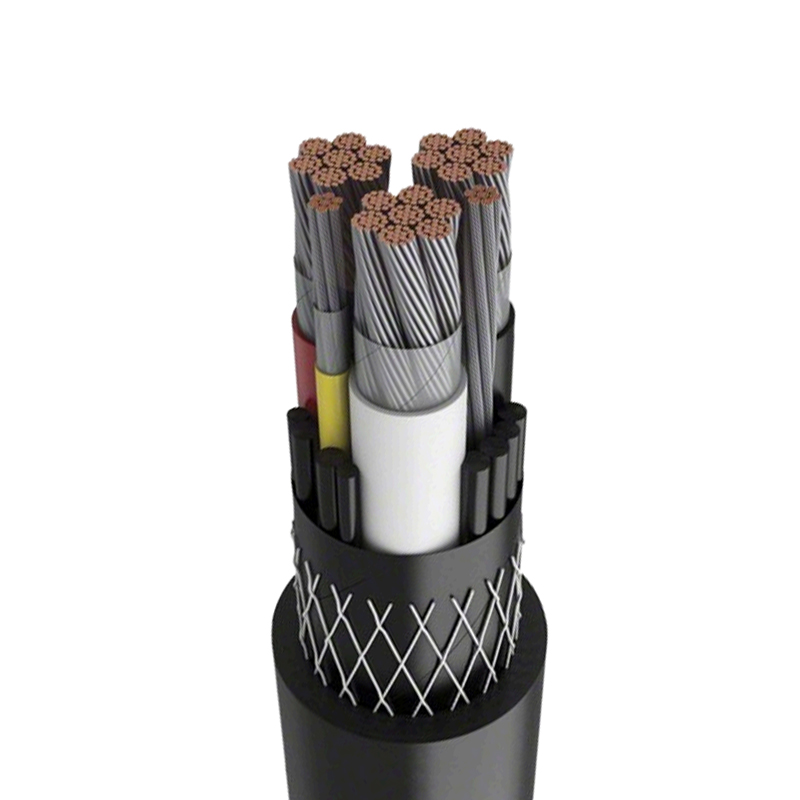

Tipo e nome do cabo

Tipo		Aplicação
Yiv	Núcleo de cobre com isolamento em XLPE de potência com bainha de pvc Cabo	Interiores, túneis, valas de cabos e outros locais não suportam forças mecânicas externas. Cabos de núcleo único não podem ser colocados em gerenciamento magnético. Interior, túnel, vala de cabos ou colocação enterrada podem suportar certas forças mecânicas externas, mas não podem suportar grandes tensões. Dragagem interna, túnel, dragagem de vala de cabos ou assentamento enterrado, etc., pode suportar força externa mecânica e certa tensão.
YJLV	Núcleo de alumínio com isolamento em XLPE com bainha de PVC Cabo de alimentação
VY	Núcleo de cobre isolado em XLPE com bainha de polietileno Cabo de alimentação
YJLY	Núcleo de Alumínio Polietileno Isolado em XLPE Cabo de alimentação revestido
Yv22	Núcleo de cobre com isolamento em XLPE correia de aço PVC blindado Cabo de alimentação revestido
YJLV22	Correia de aço isolada em XLPE com núcleo de alumínio blindada Cabo de alimentação com bainha de PVC
YIV23	Correia de aço isolada em XLPE com núcleo de cobre blindada Cabo de alimentação com bainha de polietileno
YILV23	Correia de aço isolada em XLPE com núcleo de alumínio blindada Cabo de alimentação com bainha de polietileno
YJV32	Fio de aço fino isolado em XLPE com núcleo de cobre Cabo de alimentação com bainha de PVC blindado
YJLV32	Fio de aço fino isolado em XLPE com núcleo de alumínio Cabo de alimentação com bainha de PVC blindado
YJV33	Fio de aço fino isolado em XLPE com núcleo de cobre Cabo de alimentação com bainha de polietileno blindado
YJLV33	Fio de aço fino isolado em XLPE com núcleo de alumínio Cabo de alimentação com bainha de polietileno blindado

Faixa de produção de cabo

Tipo	Núcleos	Tensão Nominal kV
		3.6/6	6/66/10	8,7/10 8.7/15	20/12	18/20 18/30	21/35	26/35
		Seção nominal milímetros2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Observação: O cabo blindado de núcleo único é adequado para sistema CC, não para sistema CA, deve usar camada blindada de material não magnético ou usar medidas de isolamento magnético.

Construção de cabo

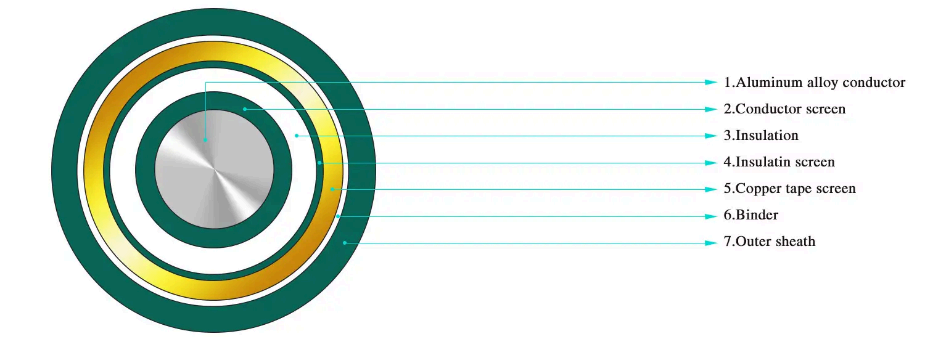

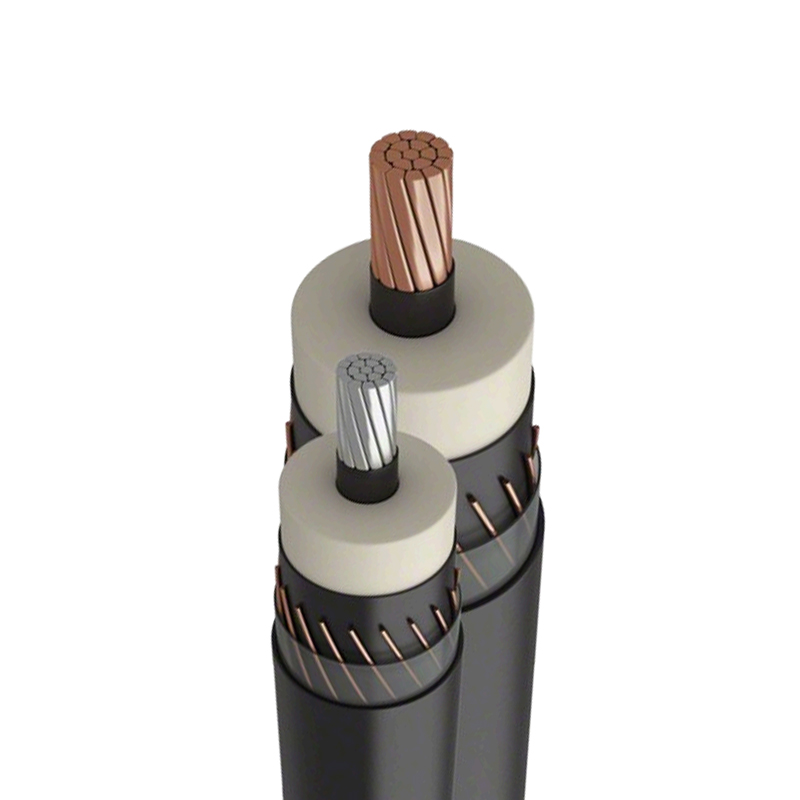

·Cabo de alimentação com isolamento XLPE de núcleo único para tensão nominal de 3,6/6kV~26/35kV

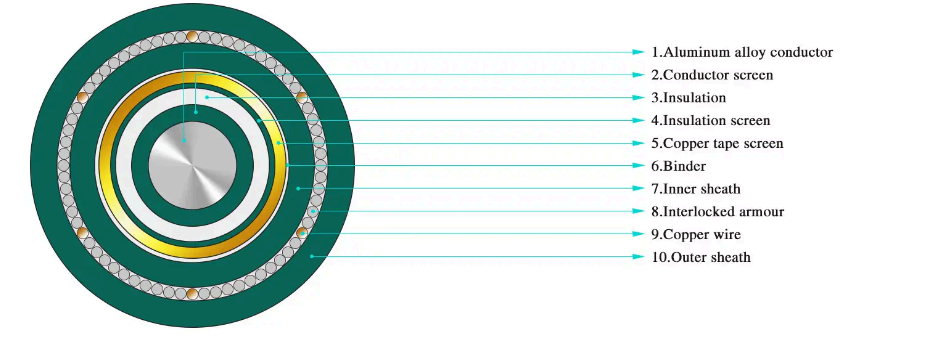

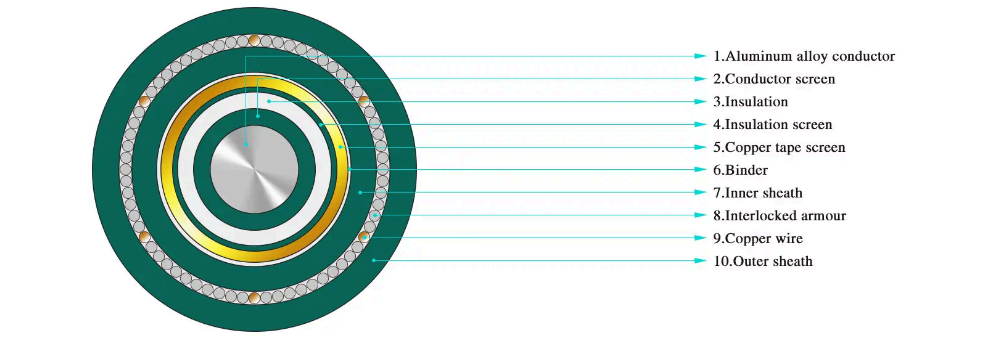

·Cabo de alimentação blindado com fio de aço com isolamento XLPE de núcleo único para tensão nominal de 3,6/6kV~26/35kV

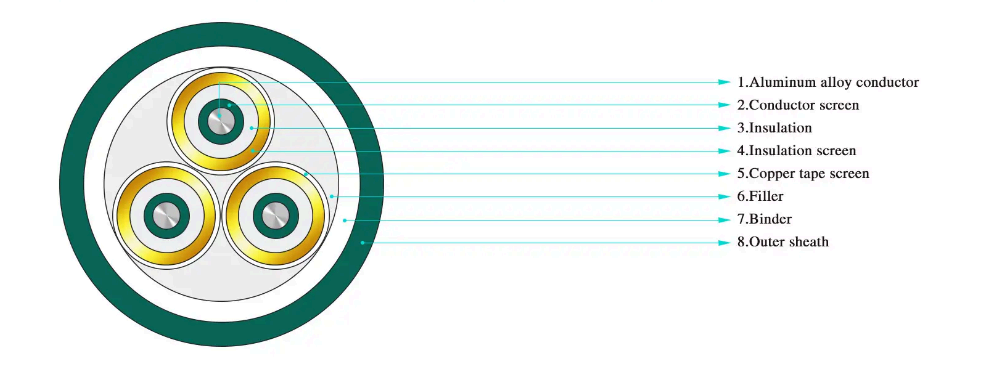

·Cabo de alimentação com isolamento XLPE de três núcleos para tensão nominal de 3,6/6kV~26/35kV

·Cabo de alimentação blindado com fita de aço com isolamento XLPE de três núcleos para tensão nominal de 3,6/6kV~26/35kV

·Cabo de alimentação blindado com fio de aço com isolamento XLPE de três núcleos para tensão nominal de 3,6/6kV~26/35kV

Tipo e nome do cabo

Nominal cruzado seccional área milímetros 2	Espessura do isolamento milímetros	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		Aproximadamente no geral diâmetro milímetros	Calculado peso do cabo		Aprox. geral diâmetro milímetros	Calculado peso de cabo		Aprox. geral diâmetro milímetros	Calculado peso de cabo
		Aproximadamente no geral diâmetro milímetros	YJV YJY	YJLV YJLY	Aprox. geral diâmetro milímetros	YJV22 YJV22	YJLV23 YJLV23	Aprox. geral diâmetro milímetros	YJLV23 YJLV23	YJLV32 YJLV32
1x25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1x70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3x25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3x35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3x70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3x300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
